能量計介紹

能量計是用于測量及顯示水流經熱交換系統所釋放或吸收熱能量的儀表。

工作原理

能量計的工作原理：將配對溫度傳感器分別安裝在熱交換回路的進口與出口的管道上，將流量傳感器安裝在進水管道或回水管道上。流量傳感器采集流量信號，溫度傳感器采集進水端和回水端的溫度信號，計算器將采集到的流量信號和溫度信號，經過計算處理后顯示出被測流體從進水端至回水端所釋放的熱量。

 能量計構成

能量計由流量傳感器、配對溫度傳感器和計算器構成。能量計進水口宜安裝過濾裝置。

a) 計算器（積分儀）

接收來自流量傳感器和配對溫度傳感器的信號，進行熱量計算、存儲和顯示系統所交換的熱量值的部件。

b) 流量傳感器（流量計）

安裝在熱交換系統中，用于采集水流量并發出流量信號的部件。

c) 配對溫度傳感器（配對鉑電阻）

在同一個能量計上，分別用來測量熱交換系統的入口和出口溫度的一對計量特性一致或相近的溫度傳感器。

能量計優點

a)無機械傳動磨損部件，故障率低，使用壽命長。

b)壓力損失小，不易堵塞。

c)準確度及穩定性高。

d)流體中的雜質含量對其測量精度影響極小。

e)可水平安裝或豎直安裝。

f)系統功耗低，可用電池長期供電運行。

用途和適用范圍

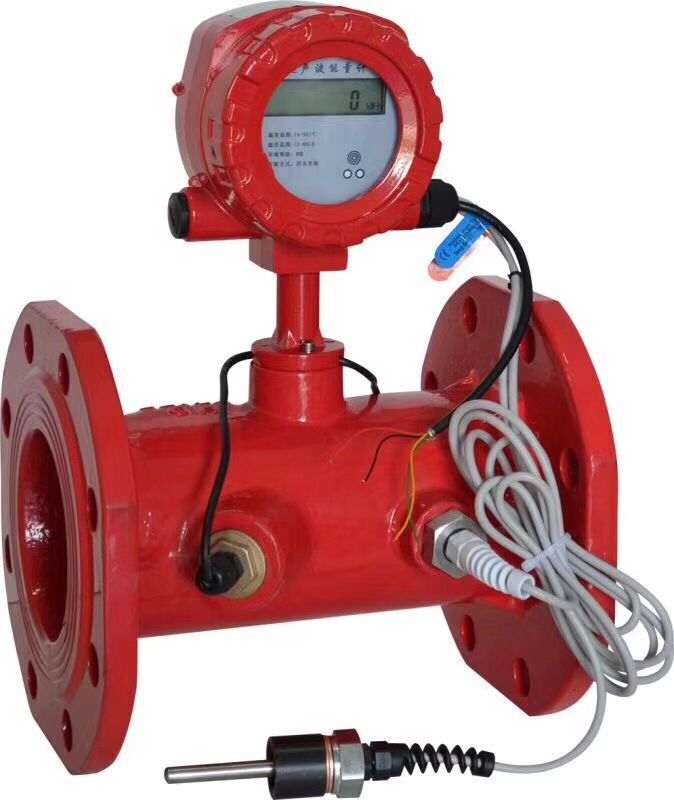

本產品具有結構緊湊、安裝方便等特點。本產品采用優質壓電陶瓷換能器，保證了高準確度和穩定性；無任何機械運動，無磨損，不易受惡劣水質影響且維護費用低；可水平或豎直安裝,可旋轉的表頭能滿足任何視角的讀數要求，安裝時可根據用戶不同需要安裝在進水管道或回水管道上（需預先選定）；冷熱兩用（采暖、制冷）型能量計可根據實際使用情況智能判斷采暖或制冷狀態并分別進行計量。
